Réaliser des rectangles englobants dans Géoconcept Télécharger l'astuce
Avant de commencer on peut préalablement déterminer un buffer / zone tampon autour du découpage communal pour garantir une marge de tolérance à la précision du rectangle englobant.
Comment réaliser des rectangles englobants pour chaque commune d'un département ?
Préparation du configurateur

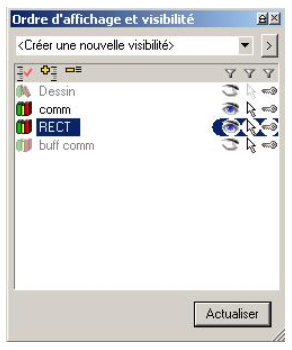

Réaliser le type / sous-type pour accueillir la couche qui recevra les rectangles

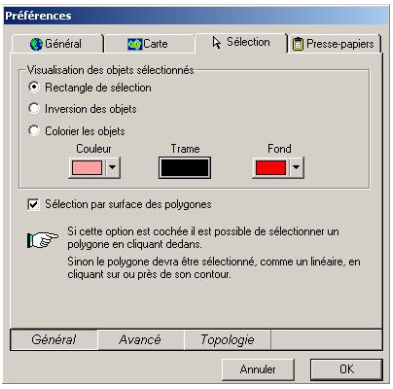

Modifier les propriétés de sélection d'un objet
Edition / Préférences... . onglet sélection dans le menu général, cocher l'option " rectangle de sélection " valider

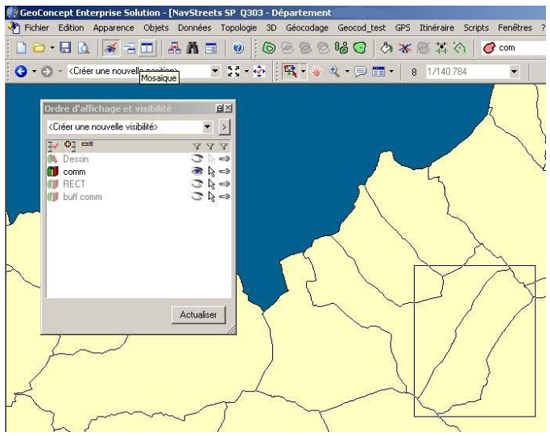

Lorsque l'on retourne dans la carte, la sélection du polygone est signalée par un rectangle tangent à l'objet sélectionné.
Ce rectangle n'est pas un objet en soi, on ne peut l'utiliser en l'état. Par contre on peut dessiner un autre rectangle en se servant de celui de la sélection comme d'un calque.

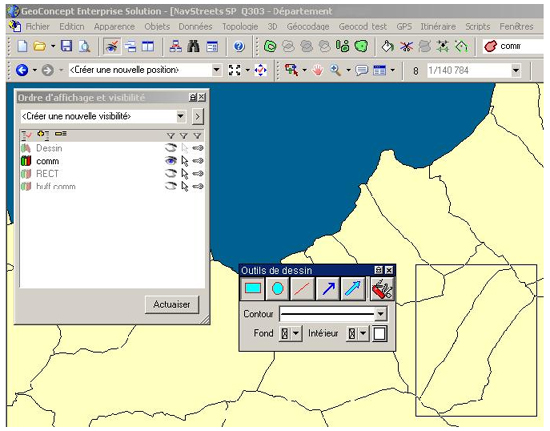

Dessiner un rectangle englobant
En s'appuyant sur le contour formé par la sélection d'objet, on dessine un rectangle à l'aide de l'outil de dessin.
Une fois que les rectangles sont ainsi dessinés pour tous les objets, il ne reste plus qu'à les identifier en leur attribuant par exemple le nom de la commune qu'ils englobent.
Remplir un champ identifiant pour les rectangles englobants
On va attribuer le nom de la commune à chacun des rectangles que nous venons de créer. Pour cela il faut préalablement créer une colonne pour accueillir cette information dans le type / sous-type " rect -englobant "

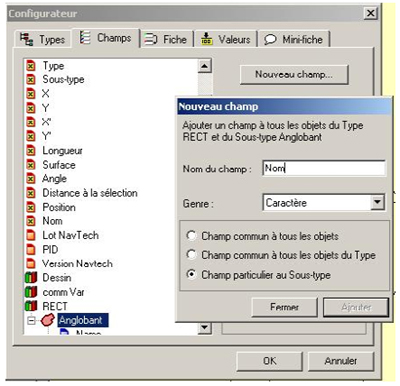

Données, Configurateur puis onglet champs. Apres s'être positionné dans le bon type / sous-type … créer un nouveau champ et définir le format des données (entier, réel, caractère …)
Il ne reste plus qu'à remplir ce champ avec l'information nom de commune présente dans la carte du découpage communal :

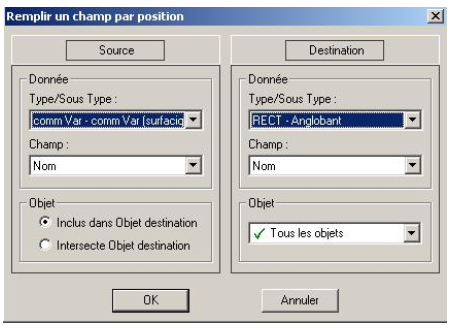

Données, Remplir un champ par position

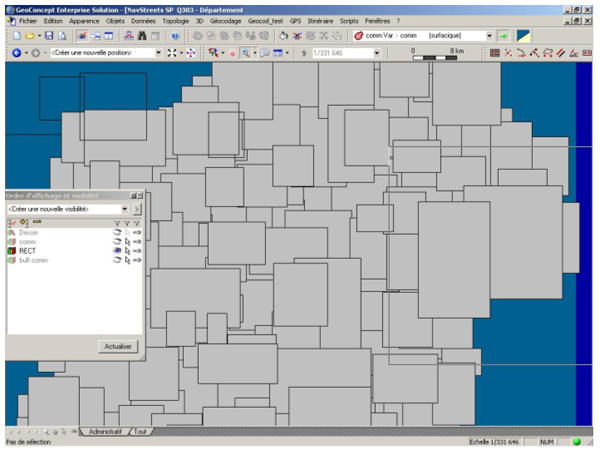

Voici le résultat que l'on obtient :
Contrôles et vérifications
Pour vérifier que l'on n'a pas d'erreur dans l'attribution d'un nom de commune, il faut rechercher les doublons dans la base de données.
Il y a parfois la situation d'une grande commune ou / et en forme de V qui, à la création du rectangle englobant contient complètement une autre une commune plus petite. Dans ce cas on la repère grâce aux doublons du nom de commune dans la BDD. On peut également repérer par une requête quelles sont les communes qui ne se sont pas vu attribuées de rectangle englobant
select " dans commune et rectangle englobant " where " nom.com = nom.rect "
