Veille technologique : Astuces : ARCGIS
|
|
Xtools pour Arc GIS, des outils bien pratiques Télécharger l'astuce
Après avoir téléchargé sur http://support.esrifrance.fr puis dézippé setup_XTools31fr.zip, il suffit de lancer l'exécutable, puis ouvrir ArcMap.

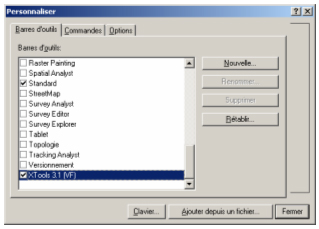

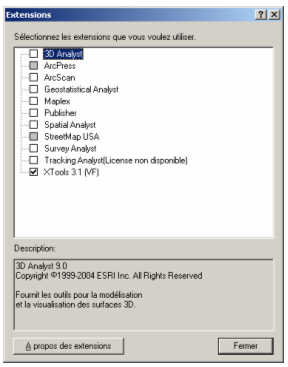

Dans ArcMap, aller à outils/extensions, cocher la case XTools3.1(vf), puis aller dans Outils/Personnaliser, cocher XTools3.1(vf) pour faire apparaître le menu XTool.
 |
 |
La barre XTool se présente comme ci-dessous :
Ces outils assez intuitifs à utiliser permettent de travailler à différents niveaux :
- Tout d'abord ils permettent de créer des fichiers de formes sans passer par ArcCatalog, de définir les unités des données, les projections et les unités par défaut pour des calculs de longueurs et de surfaces.
- Ensuite ils permettent de convertir des entités. Ainsi il est possible de lancer des calculs de surfaces et de longueurs sur des objets déjà existants, ceci de manière plus intuitive que par ArcMap, de transférer et de convertir des données, de simplifier des entités multi-parties en entité mono-partie, de transformer des polygones en polylignes ou des polylignes en polygones ou encore des polylignes à partir de points. Ces outils permettent aussi de calculer des centroïdes à partir d'une entité, de convertir des éléments graphiques en entités.
- Il est aussi possible de travailler sur les couches et d'effectuer 3 types de géotraitements classiques. Dans cette application ils sont appelés " découper ", " identité " et " incorporer ".
- Et enfin, il est possible d'effectuer des travaux sur les tables, tels que des exports au format excel, des suppressions de champs, des calculs de statistiques sur une table, des récapitulations sur un champs ou encore de créer deux champs pour faire apparaître les coordonnées de la géométrie des objets choisis (pour des polygones ce sera les coordonnées des centroïdes).
|
Calculer des surfaces avec ArcGis 9 Télécharger l'astuce
Pour calculer des surfaces dans ArcGis 9 :
Créer un champs surface, puis dans la table attributaire cliquer gauche sur ce champs, choisir " calculer les valeurs ", cocher la case " avancé ", puis dans Pre-Logic VBA Script Code, écrire le script suivant :
Dim Output as double
Dim pArea as IArea
Set pArea = [shape]
Output = pArea.area
En dessous de l'intitulé "surface=", écrire la variable correspondante, dans notre cas il s'agit de Output.
Vous pouvez vérifier, les valeurs de surface seront calculées automatiquement pour tous les objets de la classe d'entité.
|
Installer de nouveaux outils dans ArcGis Télécharger l'astuce
Il est possible de récupérer des dll, notamment sur le site d'Esri France http://support.esrifrance.fr, pour intégrer de nouveaux outils dans ArcGis.

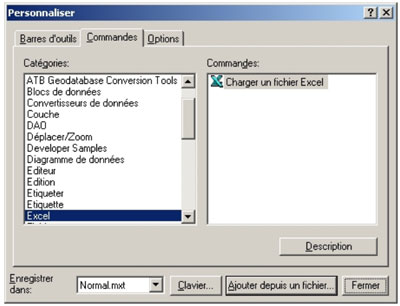

Une fois la dll récupérée, il suffit dans ArcMap d'aller dans outil/personnalisé/commandes, aller chercher la dll, puis vérifier que " enregistré " se fasse dans " normal.mxt ",
Et enfin par un glisser déposer, faites glisser le nouvel outil directement dans l'une des barres d'outils ArcGis.
Importer directement des fichiers Excel dans ArcGis Télécharger l'astuce
Il n'est pas possible en version standard de lire directement des fichiers Excel, il faut soit le transformé manuellement en Dbase, soit utiliser un outil supplémentaire qui le fera automatiquement.
Cet outil peut se télécharger sur le site http://support.esrifrance.fr
Il s'agit d'un fichier dll (FichierExcel.dll se télécharge zippé sous le nom fichierexcel_V8.zip pour les version ArcGis 8.x ou fichierexcel_V9.zip pour les versions ArcGis 9.x).

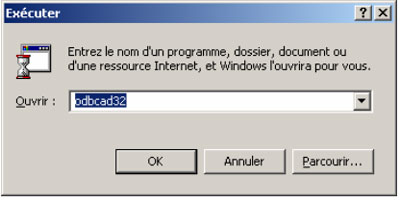

Une fois téléchargé, il faut vérifier que le driver ODBC Microsoft Excel est bien installé sur votre ordinateur (Pour cela, dans Démarrer/Exécuter…, exécuter la commande odbcad32).
Si c'est le cas insérer l'outil selon la méthode d'installation de nouveaux outils dans ArcGis (voir IV).

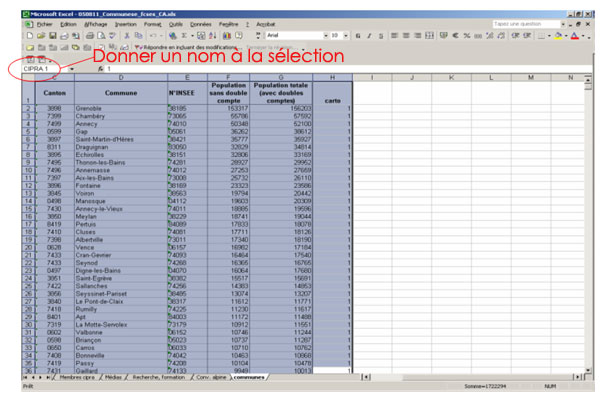

Chaque fois que vous utiliserez cet outil il faudra au préalable sélectionner dans Excel les cellules définissant la table.
Le nom de la sélection sera repris par ArcGis comme nom de table.
Ensuite pour utiliser l'outil, cliquer sur dans la barre d'outil où vous l'avez placé, sélectionnez le fichier Excel que vous souhaitez utiliser, et la table sur laquelle vous souhaitez travailler.
Import et export de fichier mif/mid dans ArcGis Télécharger l'astuce
Dans la version 8.3 d'ArcGis, les outils de conversions dans ArcToolbox permettent de faire de l'import de mif/mid mais pas d'export.
Dans la version 9 d'ArcGis l'outil d'import du mif/mid se trouve dans ArcCatalogue, dans affichage/barre d'outil/outils Arcview 8.x, une nouvelle barre d'outil nommé outils de conversions apparaît, cliquer dessus et choisissez l'outil " mif " to " shapefile "
Pour exporter en mif/mid à partir d'ArcGis il est nécessaire de télécharger le fichier ExportMIFMID.dll à partir du site http://support.esrifrance.fr
Utilisez la méthode d'installation de nouveaux outils dans ArcGis (voir IV).
